Ürün Detayları
Marka adı: SUNTOR
Model numarası: MM37D
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2 parça
Teslim süresi: 10 iş günü
Ödeme koşulları: T/T, Western Union
Yetenek temini: 1000 adet / ay
Frekans aralığı: |
410~470 / 220~240 / 136~174MHz |
Kanal Bant Genişliği: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
modülasyon: |
GFSK / 4GFSK |
TX Gücü: |
5w |
Alım Hassasiyeti: |
-123dBm@1200bps / -120dBm@9600bps / -106dBm@115200bps |
Havadan Veri Hızı: |
1200 ~ 115200bps |
Seri Port Baud Hızı: |
1200 ~ 115200bps |
Güç kaynağı: |
DC 12V/3A |
Maksimum akım: |
2A |
RF Arayüzü: |
1 × N Tipi |
Veri Arayüzü: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, TTL için özelleştirilmiş) |
Çalışma Sıcaklığı: |
-40°C ~ +80°C |
Boyut: |
105 * 62.4 * 25mm (Kablo ve Anten Olmadan) |
Ağırlık: |
≤ 300g (Kablo ve Anten Olmadan) |
Frekans aralığı: |
410~470 / 220~240 / 136~174MHz |
Kanal Bant Genişliği: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
modülasyon: |
GFSK / 4GFSK |
TX Gücü: |
5w |
Alım Hassasiyeti: |
-123dBm@1200bps / -120dBm@9600bps / -106dBm@115200bps |
Havadan Veri Hızı: |
1200 ~ 115200bps |
Seri Port Baud Hızı: |
1200 ~ 115200bps |
Güç kaynağı: |
DC 12V/3A |
Maksimum akım: |
2A |
RF Arayüzü: |
1 × N Tipi |
Veri Arayüzü: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, TTL için özelleştirilmiş) |
Çalışma Sıcaklığı: |
-40°C ~ +80°C |
Boyut: |
105 * 62.4 * 25mm (Kablo ve Anten Olmadan) |
Ağırlık: |
≤ 300g (Kablo ve Anten Olmadan) |
1 Giriş

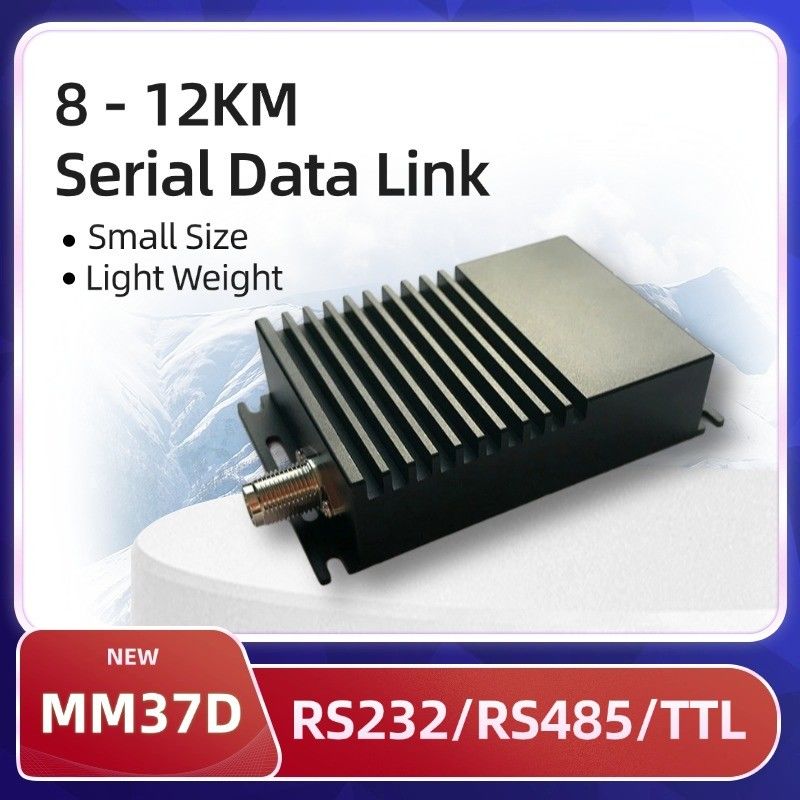

MM37D, mükemmel RF performansı ve çok düşük gecikme ile bir Seri Veri İletişim Radyo'dur, 136MHz ~ 174M'den en geniş frekans aralıklarını destekler,220MHz ~ 240MHz'den 410MHz ~ 470MHz'e kadar ve 1200bps'den 115200bps'e kadar baud hızı aralığı ve hava veri hızı aralığını yapılandırın.
Telsiz, 12 kilometreye kadar görüş hattında (LOS) ve görüş hattında olmayan (NLOS) kablosuz veri aktarımını destekler.
Telsiz, bir DB9 konektöründe RS232 ve RS458 seri bağlantısına sahiptir ve TTL seri bağlantısını özelleştirmeyi destekler.
2 Uygulamalar
Algılayıcı Verisi İletişim, örneğin sıcaklık, nem, su seviyesi, kimyasal gaz konsantrasyonu
Telemetri Veri Bağlantısı, örneğin Gemi İzleme, Boru hattı İzleme, Isı Ağı İzleme, Su Seviyesi İzleme, Çevre Koruma İzleme
Endüstriyel uzaktan kumanda, örneğin Endüstriyel Otomasyon Süreç Kontrolü, Robot Kontrolü, İnsansız Araç Kontrolü
3 Alt tip modeli
| Model |
Havadaki Veri Hızı (bps) |
Serili Port Veri Hızı (bps) |
Frekans aralığı (MHz) |
| MM37D-V1 | 1200 ~ 4800 | 1200 ~ 115200 | 136 ~ 174 |
| MM37D-V2 | 220 ~ 240 | ||
| MM37D-U1 | 410 ~ 470 | ||
| MM37DPro-V1 | 1200 ~ 115200 | 136 ~ 174 | |
| MM37DPro-V2 | 220 ~ 240 | ||
| MM37DPro-U1 | 410 ~ 470 |
4 Pin Tanımları
| Türü | Pin | Tanımlama | Not: |
| Güç Bağlantısı | 1 | GND | Güçlü Yer |
| 2 | VCC | Güç kaynağı, DC 12V±10% | |
|
DB9 Erkek Bağlantı |
1 | NC | |
| 2 | RS232-RXD | RS232 Veri Al | |
| 3 | RS232-TXD | RS232 Veri iletisi | |
| 4 | NC | ||
| 5 | GND | Sinyal alanı | |
| 6 | RS485-A | RS485 Veri A | |
| 7 | RS485-B | RS485 Veri B | |
| 8 | SET_EN | Etkinleştir | |
| 9 | SQ | Alıcı Sinyal İzleyici |
